PE10型电磁流量计，集国外电磁流量计的优点，并根据国内的实际使用情况而设计。是具有高精度、高可靠性的最新一代产品。

该电磁流量计在几个关键技术如：励磁技术（提高原始信号强度），内衬技术（防止电极渗漏，内衬脱壳破裂），智能化技术等方面达到世界领先水平。

可以用来测量酸，碱，盐等腐蚀性液体或液体内混有固体的两相体，如矿浆，泥浆和含有大量杂物的污水及粘度很大的介质。在化工，冶金，造纸、制药、制糖、轻纺、酿酒、食品、环保、化纤、水利等行业获得广泛应用。

产品详情

PE10型智能电磁流量计在结构上可分为一体型和分体型两种，当以传感器（串联在流体管道上）为结构主体并将转换器（圆表）与传感器安装在一起使用的即是一体型；分体型电磁流量计则是传感器与转换器（方表或圆表）各自分开安装，转换器可安装在离传感器200m以内的场所。传感器与转换器由励磁电缆线和信号电缆线连接。转换器壳体内分为两腔，将电气部分与周围隔开以便接线。转换器接通220V 50Hz电源后，通过励磁电缆向传感器提供低频三值矩形波的励磁电流，当导电流体（被测介质）流经传感器产生感应信号由转换器处理后可显示出瞬时流量（m3/h）和累积流量（m3/h），转换器可同时输出4~20mA DC,0~2K Hz标准信号，也可以通过PS－485与上位计算机通讯。

所有仪表在出厂前，都按用户订货时提出的量程，用水进行实流标定，量程设定都已调整完毕。用户除检查零位外，不需任何调整，即可投入使用。若试运行时发生问题，请与本公司联系。

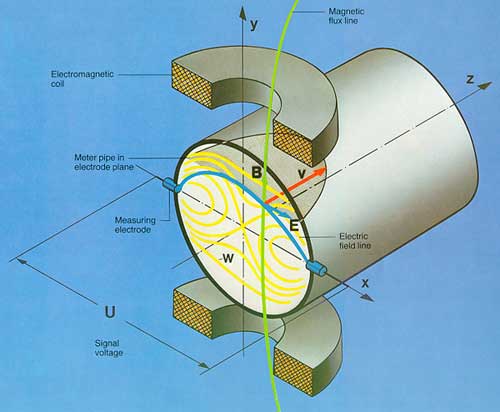

PE10电磁流量计工作原理图

测量流量时，导电液体流过管道，切割磁力线，导电液体的运动感应出一个与平均流速(亦即体积流量)成正比的电动势。其感应电动势信号通过二个与液体直接接触的电极检出，传送至放大转换器，经处理转换成统一输出信号。这种测量方式具有如下优点：

1. 测量管内光滑，无突出件和活动部件，因此无附加压力损失以及长期稳定。

2. 直管段要求低，由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值，因此，从电极平面至传感器上游端平面间所需直管段相对较短，长度为5×DN(DN为导管的内直径)。

3. 只有管道衬里和电极与被测液体接触，因此，只要合理选择电极及衬里材料，即可测量腐蚀性强、具有磨损性的介质。

4. 传感器信号是一个与平均流速成精确线性关系的电压。

5. 测量结果与流速分布及液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数无关，所以测量精度高，下限低，工作可靠

6.采用方波励磁，消除同向噪声信号，零点稳定性好，

电极结构图

性能指标

口  径： DN10～DN500

电极材料：1Cr18Ni9Ti, HB, HC, Ti, Ta等

衬里材料： DN10～DN20，聚四氟乙烯（PTEE），特氟隆（PFA），聚氨酯

                  DN25～DN200，氯丁橡胶，聚四氟乙烯（PTEE），特氟隆（PFA），聚氨酯

                  DN25～DN200，氯丁橡胶，聚四氟乙烯（PTEE），聚氨酯

电极形式： 标准型电极，刮刀型可清洗电极（DN≥50）

测量介质： 导电性液体（含液固二相）

介质电导率： ＞5μs/cm(纯水＞20μs/cm)

精度等级 ： ±0.5%RS（＞0.3m/s)

                  ±0.5%RS+0.0001m/s（＜0.3m/s)

流速范围： 0.3m/s～11m/s

工作温度： -25℃～+180℃（橡胶衬里≤80℃，聚氨酯≤80℃）

工作压力： 0.6Mpa～4.0Mpa，超压特殊定货

防护等级： IP67（浸水型）， IP68（潜水型）

输出信号： 4～20mA DC(0～10mA DC) 脉冲/频率输出

供电电源： 220VAC（+10%～-15%）（或110 VAC）48～63Hz

应  用 ：酸，碱，盐，腐蚀液，矿浆，纸浆，给排水

连接法兰： 国标GB9115

安装形式： 分体式，一体式
