涡街流量计
一、产品概述：
PV10系列涡街流量计严格遵循可靠性原理进行设计，采用结构简化的优化设计方案，全系列产品零部件实现高度通用性和互换性；电路组件选用具有高可靠性指标的新型元器件，采用表面贴装工艺，摒弃了电位器、接插件等低可靠性元件，整机可靠性指标显著提高。
二、工作原理

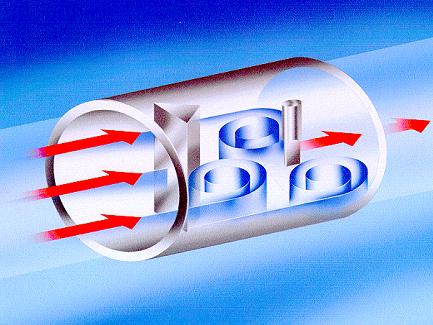

涡街流量计是根据“卡门涡街”原理制成的一种流体振荡型流量仪表。在流动的流体中插入一个断面为非流线型的柱体时，在柱体后部两侧会产生两列交错排列的旋涡。
涡街流量计主要技术指标
公称口径（mm）15,20,25,40,50,80,100,125,150,200,250,300,350,400,500,600
插入式DN600～1600
公称压力（MPa） 2.5 (>2.5协议供货 10MPa)
介质温度 -40 ～ 100℃ -40 ～ 300℃ -40 ～ 380℃
本体材料 1Cr18Ni9Ti (其它材料协议供货)
精确度 0.5级 1.0级
范围度 1:8～1:30
输出信号 方波 高电平³5V 低电平<1V （传感器）
与流量成比例的4～20mA标准信号。（变送器）
供电电压 +12V,24DC（传感器） +24VDC（变送器）
阻力损失系数 Cd£ 2.4
防爆标志 iallCT1- 4
防护等级 普通型 IP65 潜水型 IP68
环境条件 温度-40 ～ +55℃ 相对湿度5%～90% 大气压力86～106KPa
适用介质 气体,液体,蒸气
─产品特点
完整的口径系列：
能满足任意管道的流量范围(DN15、 DN32、 DN65、DN125等不常用口径现货供应)，非标管 道也可 协议订货，
变径流量计可满足低流速的需要；满管式超大口径涡街流量计为世界首创（ 供应）最大满管式做到DN1160。
DN350-DN600现货
采用抗机械振动，抗冲击和抗脏污的结构新设计。
可选用加宽量程型号，获得优越的小流量性能和拓宽的测量范围。
可选潜水型流量传感器，允许长期浸泡在水中工作。
从压电探头，检测电路部件到显示仪表，实现了高度互换性和通用性。
运用可靠性原理设计，采用超小型，低功耗元器件和表面安装工艺，达到长寿命，高可靠性。
用户在现场无需做任何调整即可投入正常工作。
─电路特点
电路板全系列口径、不同介质通用。一板多用，为用户实际标定、现场使用，维护、带来极大的方便。
电路板采用先进的SMD表面贴装工艺，采用国内外优质的元器件，确保电路的可靠运行。
特殊的放大电路并运用中点稳定电路技术，提高涡街原始信号处理能力。
取消传统的电压放大倍数和触发灵敏度的调节，采用编码器的定值设置，使其量化。
电流输出板采用变压器隔离方式，仪表可在管道接地，电路软件另设工频50Hz自动消除算法， 以提高抗干扰能力。
带小信号切除功能，用户可根据需要设置。
PV10采用了新一代运用DSP技术的现场智能液晶显示电路模块，可安装在管道上或分体安装。 它可显示瞬时流量和累计流量，并兼有脉冲输出和标准电流输出。
采用菜单操作形式，仪表系数、满度流量、介质密度等可自行设置，使之操作灵活。
运用先进的算法,合理运用滑动滤波和双采技术，确保运算精度，采用双密码的设置, 可使涡街流量计运行更加安全采用先进的脉冲线性化补偿技术,传感器精度优于0.5％。
─旋涡发生体特点
几十年各种介质的实际标定及理论计算，综合设计出合理的柱型确保在测量不同介质,不同密度、 不同流量、不同粘度的全方位的通用性。
设计合理的柱型确保产生涡街信号稳定可靠，信噪比高，使介质流动造成的磨损减小到最小程度， 保证仪表系数不会偏差。
─旋涡检测体特点
采用高压电系数的优质陶瓷，采用先进的封装工艺,保证旋涡检测体有极高的灵敏性。压电信号不衰减。
数片压电陶瓷的组合封装对管道振动产生抑制。
旋涡检测体的后置抗赃污，抗结垢确保仪表在恶劣环境，恶劣介质条件下运行。
优质的外壳材料抗介质的腐蚀。(1Cr18Ni9Ti、316、316L Hastelloy C )
三、产品特点：
◎安装需要严格直管段，振动强度一个G以内
◎强化的压电测量探头，灵敏度很高
◎全数字处理电路，拥有很强的抗干扰性能。
◎量程范围 比较宽，测量下限比较低
◎没有活动部件，可以准确测量含水蒸汽，不怕脏污结垢，不怕水锤冲击
◎全不锈钢制造，可选特殊材质生产，测量腐蚀性介质
◎压损特性优于旋进流量计
◎德国技术优化生产，最优流场设计
◎可做双探头双电路结构（同相位异相位均可）
四、技术特性：
◎口径：DN15—DN600
◎测量介质：液体，气体，蒸汽
◎介质温度：-200—350度
◎精度：标准1%，
◎重复性 优于0.2%
◎量程范围：15:1
◎输出：4-20mA，hart通讯，可选RS485
◎本安和隔爆设计
◎可定制大口径插入式涡街流量计
五、应用场合：工业和民用的流量测量
