优秀的速度式流量计

一、产品概述

PS10系列旋进流量计是优秀的速度式流量计，是采用德国技术推出的新一代旋进流量计。该系列旋进流量计严格遵循可靠性原理进行设计，采用结构简化的优化设计方案，全系列产品零部件实现高度通用性和互换性；电路组件选用具有高可靠性指标的新型元器件，采用表面贴装工艺，摒弃了电位器、接插件等低可靠性元件，整机可靠性指标显著提高。

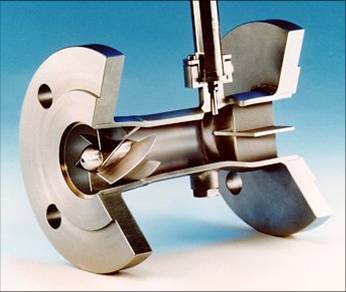

旋进流量计剖面图

二、工作原理

旋进流量计起旋器使沿轴向进入的介质发生旋转。在这种旋转的中心形成涡核，涡核在逆流的作用下形成二次螺旋形旋转。（图一） 这种二次旋转的频率与流量成正比，如内部几何形状良好，则在很广的流量范围内呈线性。旋转频率由压电传感器检测。

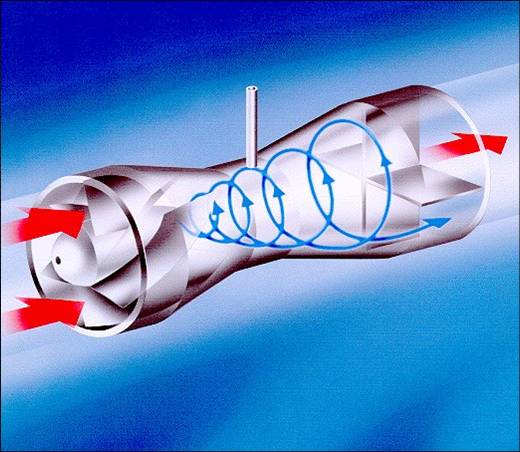

旋进流量计测量原理示意图（一）

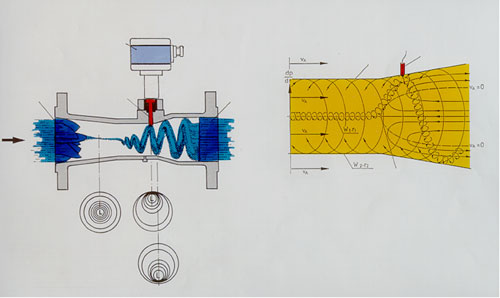

旋进流量计测量原理示意图（二）

三、产品特点：

◎安装无需直管段，对流场无要求

◎强化的压电测量探头，灵敏度很高

◎全数字处理电路，拥有很强的抗干扰性能。

◎量程范围很宽，测量下限很低，比较低的压损特性

◎没有活动部件，可以准确测量含水蒸汽，不怕脏污结垢，不怕水锤冲击

◎全不锈钢制造，可选特殊材质生产，测量腐蚀性介质

◎德国技术改进生产，优化流场设计

◎可做双探头双电路结构（同相位异相位均可）

四、技术特性：

◎口径：DN15—DN400

◎测量介质：液体，气体，蒸汽

◎介质温度：-200—280度

◎精度：标准1%，特殊标定0.5%

◎重复性远优于0.2%

◎量程范围：25:1

◎输出：4-20mA，hart通讯，可选RS485

◎本安和隔爆设计

五、应用场合：工业和民用的各种介质流量测量
